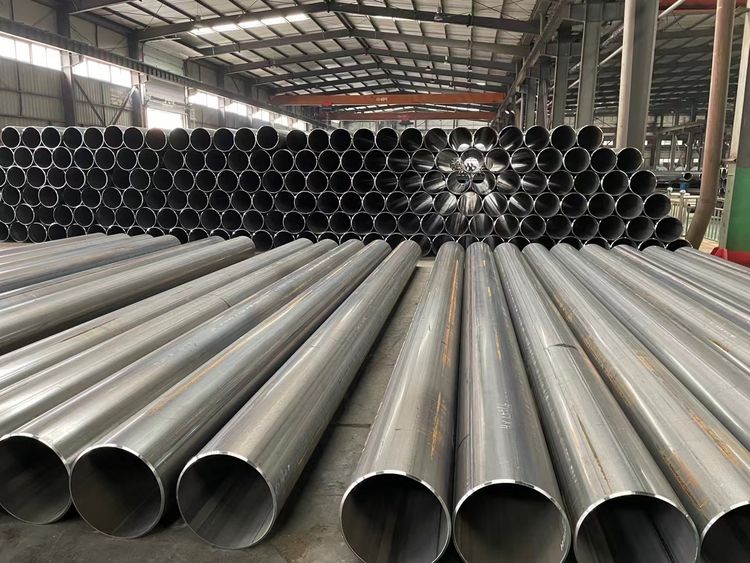

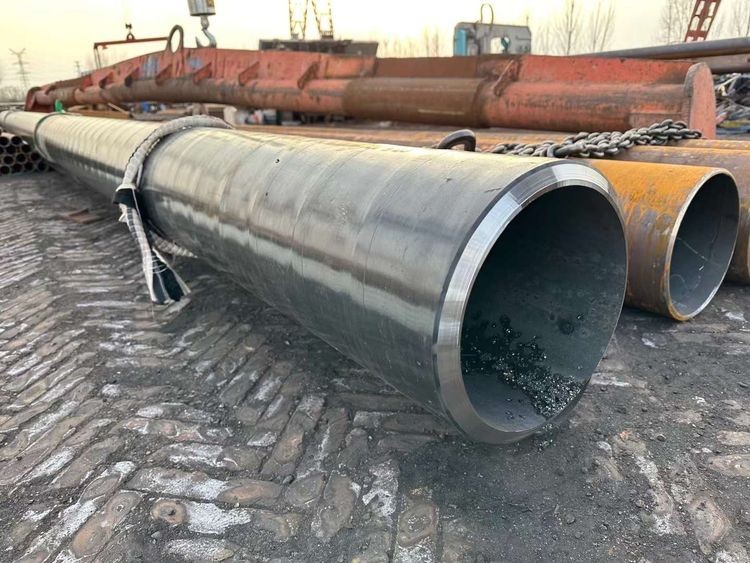

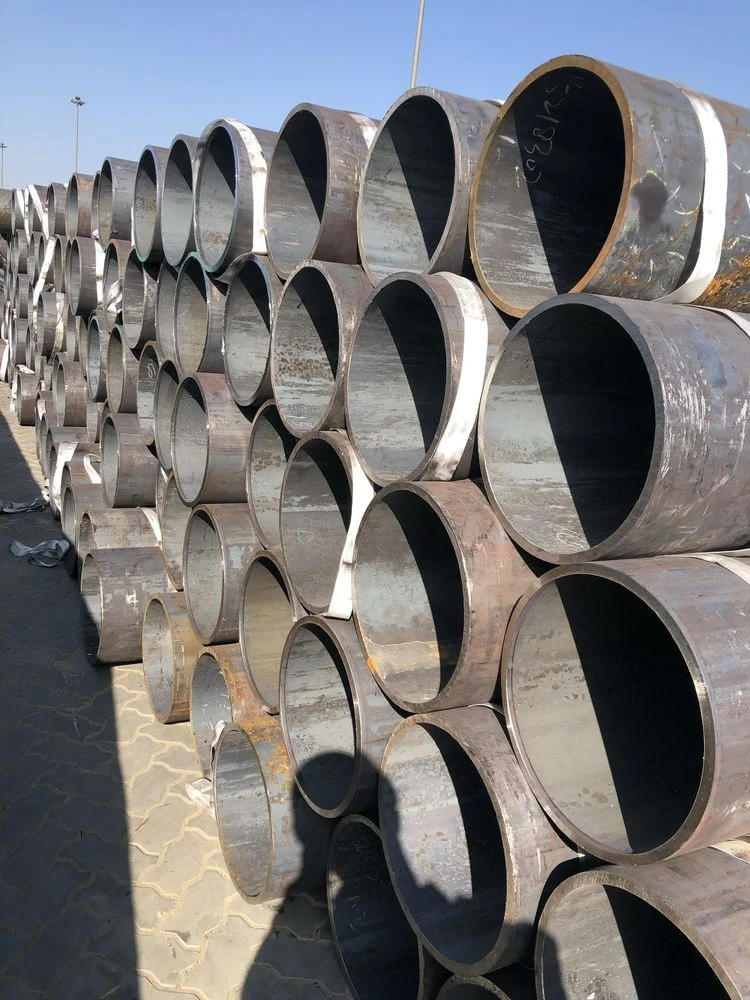

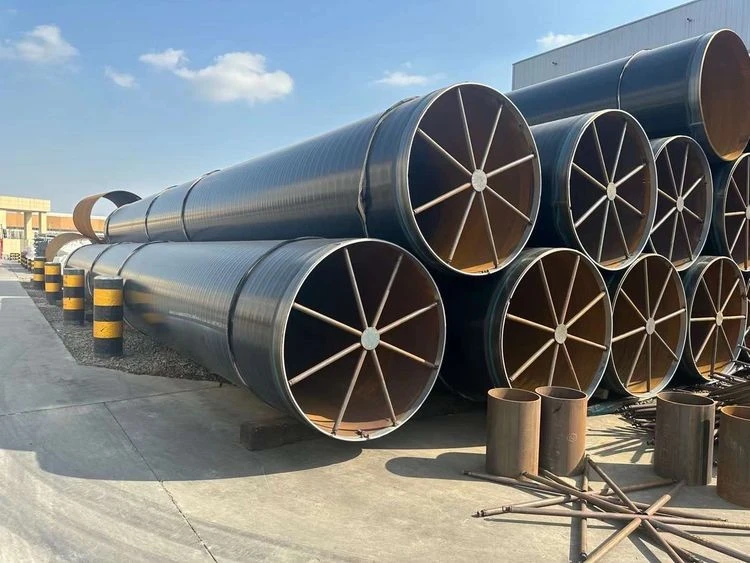

ASTM A671 EFW STÅLRØR

ASTM A671 - standardspecifikation for elektrisk fusionssvejset stålrør til atmosfæriske og lavere temperaturer


ASTM A671 er en standard udviklet af American Society for Testing and Materials (ASTM International). Denne standard gælder for stålrør fremstillet afelektrisk smeltesvejsning (EFW)proces, hovedsagelig brugt i trykbeholdere, rørsystemer og andre kritiske applikationer i normale og lave temperaturer.

Anvendelsesområde:
Trykrør, lagertanke osv., der bruges til lav- eller normaltemperaturtjenester, almindeligvis brugt i olie-, gas-, kemiske og andre industrier.
Arbejdstemperaturen er normalt ikke mindre end -50 grader F (-45 grader), afhængigt af stålkvaliteten og krav til slagprøve.

Forskellige kvalitetskategorier (såsom CL22) er opdelt efter fremstillingsprocesser, inspektionskrav og tilladte spændingsniveauer og har strenge krav til svejsekvalitet, ikke--destruktiv prøvning osv.

Specifikationer og materialer:
Udvendig diameter: Større end eller lig med 16 tommer (406 mm)
Vægtykkelse: Større end eller lig med 6,4 mm (1/4 in.)

Materialekvaliteter:
Standarden omfatter flere kulstofstål og lavlegerede stålkvaliteter (såsom CL15, CL16, CL20, CL22 osv.), og tallet repræsenterer minimum flydespænding (enhed: ksi, dvs. tusind pund pr. kvadrattomme).

For eksempel: CL20 betyder, at den mindste flydespænding er 20 ksi (ca. 138 MPa).

A671 CC60 er et almindeligt kulstofstål med specifikke kulstof-, silicium- og manganindhold. A671 CC65 og CC70 er også almindelige kulstofstål, mens A671 CD70 er et mangansiliciumstål. A671-standarden dækker også nikkelstål, såsom A671 CF66 og CF71.

Kemisk sammensætning:

ASTM A671 stålrør er lavet af trykbeholderkvalitets stålplade. Forskellige kvaliteter har forskellige krav til kemisk sammensætning, men inkluderer normalt følgende nøgleelementkontrol:

Kulstof (C): påvirker styrke og svejsbarhed, normalt kontrolleret i et lavere område (såsom mindre end eller lig med 0,23%).
Mangan (Mn): forbedrer styrke og sejhed, fælles område 0,79-1,3%.
Silicium (Si): bruges til deoxidation, normalt 0,13-0,45%.
Svovl (S) og fosfor (P): strengt begrænset (mindre end eller lig med 0,035%) for at undgå varm og kold skørhed.

Andre legeringselementer (såsom Ni, Cr, Mo, V osv.): Nogle kvaliteter kan tilføjes for at forbedre lavtemperatursejhed.

Mekaniske egenskaber:

Stålrør under ASTM A671-standarden er normalt lavet af kulstof-mangan-siliciumstålmaterialer med god styrke og sejhed. For specifikke materialekvaliteter, såsom "GR.CC 60", "GR" står for kvalitet, "CC 60" angiver materialets type og styrkegrad, og "60" kan repræsentere materialets flydespænding, hvilket svarer omtrent til 415 MPa‌.

De mekaniske egenskaber af ASTM A671 stålrør afhænger af kvaliteten (såsom CC60, Gr.65) og varmebehandlingskategorien (såsom CL22, CL32), hovedsageligt inklusive:

Yield Strength (YS): Minimumskrav (såsom større end eller lig med 220 MPa eller højere).
Trækstyrke (TS): Normalt 415-555 MPa (såsom CC60).
Forlængelse: Større end eller lig med 21 % (måler materialets duktilitet).
Slagsejhed (nogle kvaliteter skal opfylde lav-temperatur-slagtest, såsom Charpy V-notch-test ved -45 grader).

Fremstillingsproces:
Stålpladen er formet til et rundt rør ved J (Joggle)-C (Crimp)-O (Åben)-E (Udvid) fler--formning.
Stålrøret svejses ved elektrisk fusionssvejsning (EFW), og svejsningerne er genstand for 100 % radiografisk test (RT) eller anden ikke{1}}destruktiv test (NDT) for at sikre kvalitet.
Svejseprocessen kræver streng kontrol af strøm, spænding og svejsehastighed for at sikre svejsekvaliteten.

Testkrav:
Hydrostatisk test: Hvert stålrør er underlagt hydraulisk tryktest.
Ikke-destruktiv test (NDT): Svejsningerne er genstand for radiografisk eller ultralydstestning.
Slagtest (valgfrit): Afhængigt af temperaturkravene kan det være nødvendigt med en Charpy V-notch-slagtest.

Forskelle fra andre standarder:
Lignende standarder såsom ASTM A672 (til høj-tryk og høj-temperatur elektriske smeltesvejsede rør), mens ASTM A671 fokuserer mere på lav-temperaturapplikationer.
I modsætning til sømløse rørstandarder (såsom ASTM A106) er A671 et svejset rør, men det er strengt testet for at sikre styrke.

Fælles anvendelse:
Kryogene flydende gas (LNG) rørledninger
Petroleumsraffineringsudstyr
Kryogene trykbeholdere i den kemiske industri
